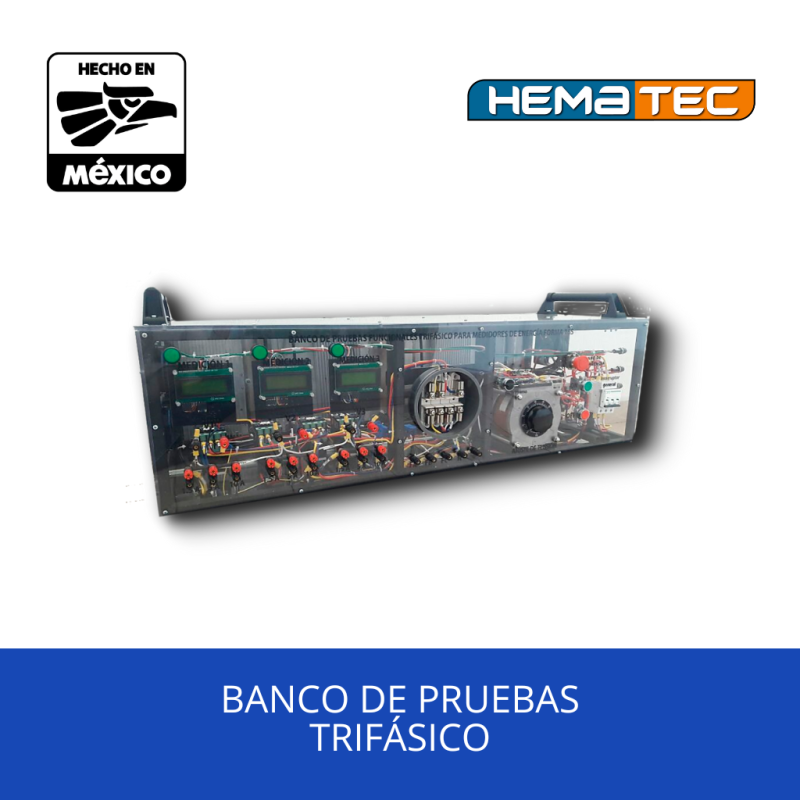

Carga Artificial Portátil Estable PAL-30
Banco de Pruebas Trifásico
Equipo útil para realizar pruebas funcionales con carga REAL a medidores o watthorímetros trifásicos de energía eléctrica de forma 16S. Tales como apertura y cierre de relevadores internos del medidor debido a baja tensión, sobre tensión de alimentación y prueba de bidireccionalidad de flujo de potencia (medidores bidireccionales).
EL BANCO DE PRUEBAS FUNCIONALES OFRECE:
- Tensión eficaz monofásica/bifásica/trifásica variable de 10 VCA a 140 VCA (por fase).
- Corriente eléctrica eficaces nominales de corriente alterna de 1.5 A, 5 A, 6.5 A, 10 A y 15 A por fase.
El Banco de Pruebas Funcionales incluye tres transformadores variables que permiten aplicar la tensión trifásica/bifásica/monofásica a la carga cuyo valor eficaz es ajustable, contiene un arreglo interno de tres resistores por cada fase, con disposición de terminales en panel frontal, que el usuario puede combinar de forma manual para hacer fluir por el medidor una potencia real de diferente magnitud. La combinación de los tres resistores por cada fase permite implementar los valores nominales de corriente alterna. Estos resistores están conectados en estrella.
El Banco de Pruebas Funcionales incluye un interruptor selector que define los tres modos de operación: modo solo Tensión, modo Flujo Directo y modo Flujo Inverso. Estos modos de operación son básicamente implementados con una lógica de operación de un conjunto de contactores de potencia incluidos en este Banco de Pruebas Funcionales, estos contactores de potencia incluidos en este Banco de Pruebas Funcionales, estos contactores son externos al medidor de energía en prueba.
Modos de Operación:
Modo de Operación Solo Tensión: Aplica una tensión en terminales del medidor y funciona sin consumo de potencia eléctrica en la carga; utilizado para la prueba funcional de accionamiento del contador interno del medidor de energía ocasionada por baja o sobre tensión.
Modo de Operación Flujo Directo: Funciona con el circuito de potencia cerrado; el consumo de potencia en la carga dependerá del nivel de tensión definido por el usuario en el trasformador variable y por la selección de corriente nominal; la potencia de salida del instrumento es igual a la que va a consumir el instrumento.
Modo de Operación Flujo Inverso: Funciona con el circuito de potencia cerrado; en este modo de operación los contactores que se cierran son diferentes a aquellos que se cierran en el modo de operación Flujo Directo; el consumo de potencia en la carga dependerá del nivel de tensión definido por el usuario en el transformador variable y por la selección de corriente nominal; La potencia de salida del instrumento es igual a la que va a consumir el instrumento.
Especificaciones Físicas del Banco de Pruebas Funcionales Trifásicos
- Peso aproximado: 96 Kg.
- Altura: 45 cm.
- Ancho: 120 cm.
- Profundidad: 55 cm.

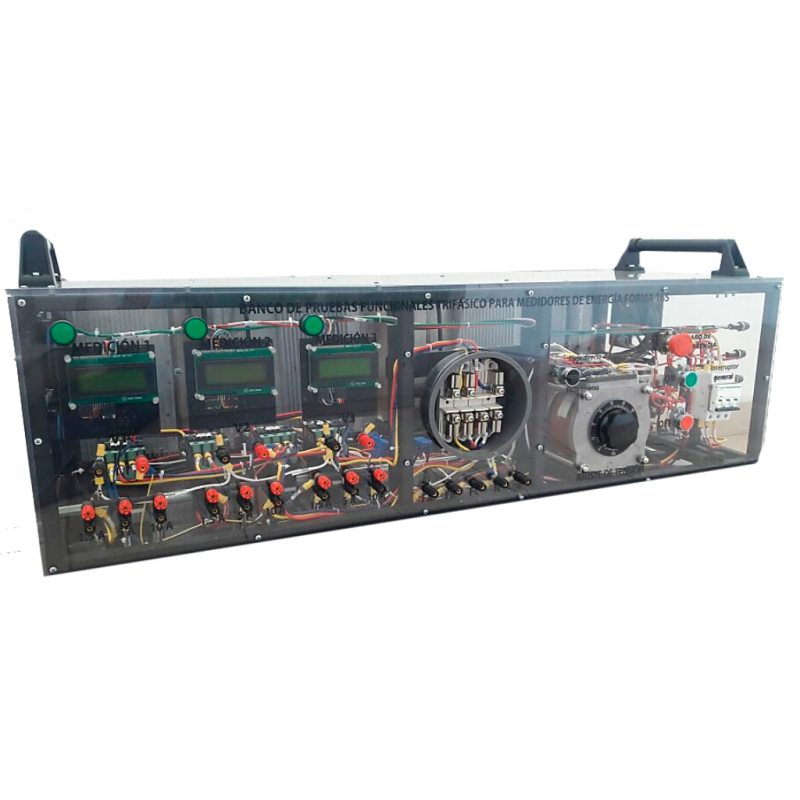

Elementos del Panel Frontal:
- Interruptor general termomagnético de 63 A.
- Botón de paro de emergencia.
- Conjunto de botones de arranque (ON) y paro (OFF).
- Interruptor selector de modos de operación: Solo Tensión, Flujo Directo y Flujo Inverso.
- Lámpara indicadora de encendido por cada fase.
- Medidores electrónicos con visualizadores LCD de las variables eléctricas (tensión eficaz, potencia real, corriente eficaz y factor de potencia) por cada fase del medidor de energía a prueba.
- Maneral del transformador variable trifásico para ajuste de tensión.
- Terminales de resistores de carga a disponibilidad del operador.
- Terminales para conexión de un voltímetro externo al Banco de Pruebas.
- Base tipo socket polimérica para watthorímetro externo al Banco de Pruebas.
- Base tipo socket polimérica para watthorímetro trifásico forma 16S.
El valor de la potencia real determinada por el medidor es igual al valor de potencia real consumida en la carga del banco de pruebas funcional.
Somos fabricantes de la marca HEMATEC, el banco de pruebas trifásico es un producto de la familia HEMATEC de origen nacional, por lo que brindamos soporte técnico y refaccionamiento a nivel nacional, con mejores tiempos de respuesta con referencia a productos de origen extranjero.
